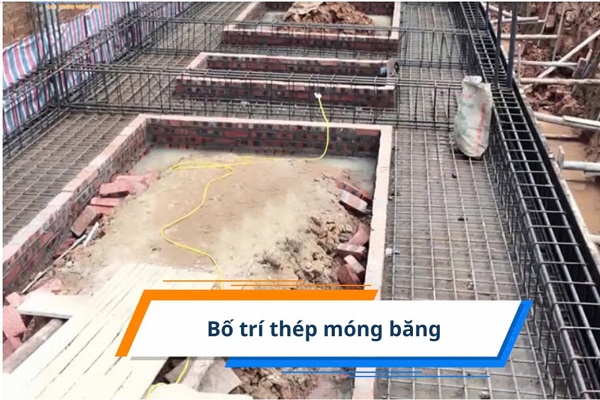

Móng băng là một trong những loại móng phổ biến và được ứng dụng rộng rãi nhờ khả năng chịu tải tốt và thi công đơn giản. Tuy nhiên, để đảm bảo chất lượng và độ bền của công trình, việc bố trí thép móng băng đúng kỹ thuật đóng vai trò vô cùng quan trọng.
Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết cách bố trí thép móng băng theo tiêu chuẩn kỹ thuật, giúp bạn hiểu rõ hơn về kết cấu cũng như đảm bảo sự an toàn cho công trình của mình.
Khái niệm và vai trò của thép móng băng

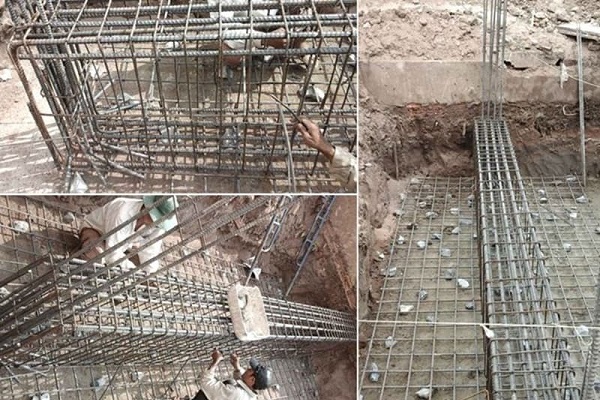

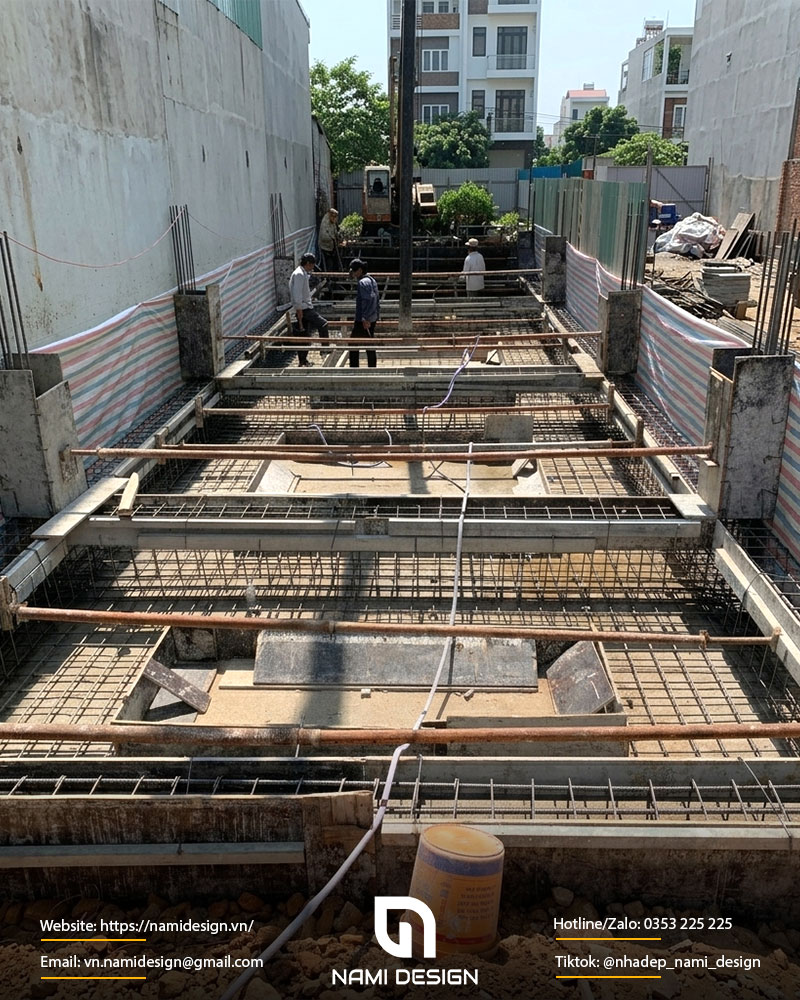

Móng băng là phần kết cấu nền móng chạy dài dưới các hàng cột của công trình, giữ nhiệm vụ truyền toàn bộ tải trọng từ phần trên của nhà xuống nền đất bên dưới. Trong kết cấu móng, việc bố trí thép là công đoạn tối quan trọng, đóng vai trò đảm bảo tính ổn định và khả năng chịu lực lâu dài cho toàn bộ công trình. Nếu ví móng băng là khung xương sống của nền móng, thì thép chính là gân cốt giúp hệ khung này hoạt động vững chắc.
Bố trí thép móng băng được hiểu là quá trình tổ chức, sắp xếp và tính toán vị trí đặt các thanh thép trong cấu tạo của móng băng. Đây là những thanh thép chịu lực chính, được thiết kế để tiếp nhận tải trọng từ phần kết cấu phía trên (tường, cột, dầm…) và phân tán đều xuống nền móng.
Mục đích cuối cùng của việc bố trí này là bảo đảm cho móng có khả năng chống lại sự biến dạng, lún nứt hay phá hoại do tải trọng gây ra. Ngoài ra, quá trình này phải đảm bảo tuân thủ nghiêm ngặt các tiêu chuẩn thiết kế, quy chuẩn kỹ thuật trong ngành xây dựng, để công trình không chỉ bền chắc mà còn an toàn trong suốt vòng đời sử dụng.
Bố trí thép móng không phải là một công việc làm theo cảm tính. Nó đòi hỏi người thiết kế phải có kiến thức sâu rộng về cơ học đất, kết cấu và khả năng phân tích nội lực để đưa ra giải pháp tối ưu nhất, phù hợp với từng loại công trình cụ thể. Một sai sót nhỏ trong việc bố trí thép cũng có thể dẫn đến hậu quả nghiêm trọng, ảnh hưởng đến tính mạng và tài sản của người sử dụng.

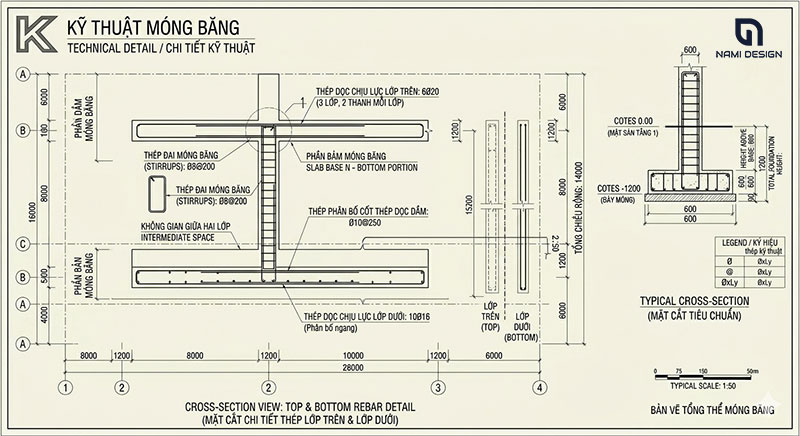

Việc đặt các thanh thép, bao gồm đường kính, số lượng, khoảng cách giữa các thanh, vị trí lớp thép trên và dưới, cũng như chi tiết neo thép, phải tuân thủ nghiêm ngặt các bản vẽ thiết kế và các quy chuẩn, tiêu chuẩn kỹ thuật hiện hành trong ngành xây dựng. Chỉ khi việc bố trí thép được thực hiện đúng đắn, móng băng mới có thể đảm bảo được tính vững chắc, an toàn tuyệt đối cho công trình trong suốt vòng đời sử dụng.
Phân loại các phương pháp bố trí cốt thép cho móng băng
Việc bố trí cốt thép trong móng băng không hề đơn giản chỉ là đặt thép vào bê tông. Có nhiều cách sắp xếp và loại thép khác nhau được sử dụng, tùy thuộc vào đặc điểm chịu lực cụ thể của từng loại móng và yêu cầu của công trình. Mỗi phương pháp đều có những ứng dụng và yêu cầu thiết kế kỹ thuật riêng biệt, đòi hỏi người kỹ sư phải có sự am hiểu sâu sắc.
Bố trí thép theo dạng thanh đơn (Thép móng băng đơn)
Đây là cách bố trí cơ bản nhất, sử dụng các thanh thép tròn, trơn hoặc có gờ (thép vằn) riêng lẻ, được đặt song song theo phương chịu lực chính của móng (thường là phương dọc theo chiều dài móng) và có thể có thêm các thanh thép cấu tạo theo phương ngang để định vị và chống co ngót.
Loại bố trí này thường được áp dụng cho các móng băng dưới tường hoặc dãy cột trong những công trình có quy mô nhỏ, chịu tải trọng không quá lớn, ví dụ như nhà ở dân dụng thấp tầng, nhà kho nhỏ, nhà xưởng một tầng, tường rào, hoặc các công trình tạm.
Ưu điểm của phương pháp này là thi công tương đối đơn giản và chi phí vật liệu thép thường thấp hơn. Tuy nhiên, khả năng chịu lực tổng thể không cao bằng các loại bố trí phức tạp hơn.

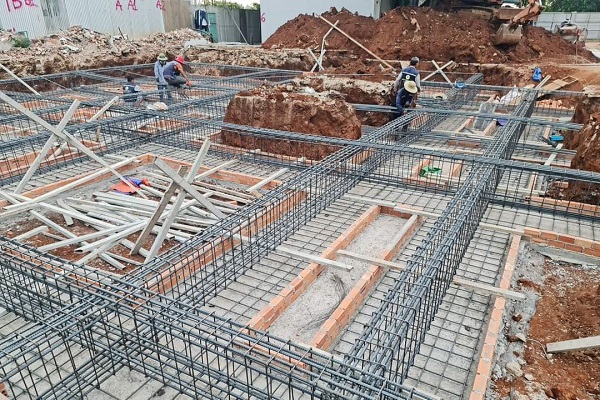

Bố trí thép theo dạng lưới liên kết (Thép móng băng liên kết)
Trong phương pháp này, các thanh thép dọc và ngang được liên kết chặt chẽ với nhau bằng mối buộc dây kẽm hoặc hàn điểm, tạo thành một hệ khung lưới không gian vững chắc trước khi đặt vào ván khuôn. Hệ lưới thép này giúp phân bố ứng suất đều hơn và tăng cường đáng kể khả năng chịu uốn và chịu cắt của móng theo cả hai phương.
Do đó, nó được ưu tiên sử dụng cho các công trình đòi hỏi khả năng chịu tải cao hơn, như nhà ở nhiều tầng, các tòa nhà văn phòng, chung cư, trung tâm thương mại, nhà xưởng công nghiệp có cầu trục hoạt động, hoặc móng của các kết cấu như bể chứa lớn, cầu nhỏ. Việc thi công dạng lưới đòi hỏi độ chính xác cao hơn trong việc gia công và lắp đặt, nhưng bù lại mang lại hiệu quả chịu lực vượt trội.
Sử dụng thép cường độ cao
Đây không hẳn là một kiểu “bố trí” mà là việc lựa chọn vật liệu thép đặc biệt. Thép cường độ cao (như các mác CB400-V, CB500-V trở lên theo TCVN 1651) có giới hạn chảy và giới hạn bền kéo cao hơn đáng kể so với thép thông thường (như CB240-T, CB300-V).
Việc sử dụng loại thép này cho phép thiết kế móng băng với tiết diện nhỏ hơn hoặc với mật độ thép thưa hơn mà vẫn đảm bảo khả năng chịu lực tương đương hoặc thậm chí cao hơn.
Điều này đặc biệt hữu ích trong các công trình có tải trọng cực lớn (nhà siêu cao tầng, cầu có nhịp lớn, công trình ngầm sâu như ga tàu điện ngầm) hoặc những nơi có yêu cầu khắt khe về độ bền, chống ăn mòn, hoặc cần giảm trọng lượng bản thân kết cấu.
Sử dụng thép ứng suất trước (Cốt thép dự ứng lực)
Đây là một kỹ thuật tiên tiến, thường áp dụng cho các cấu kiện bê tông chịu uốn lớn, bao gồm cả móng băng trong những trường hợp đặc biệt. Thay vì chỉ đặt thép thường, người ta luồn các bó cáp thép cường độ rất cao vào trong ống gen đặt sẵn trong móng, sau đó đổ bê tông.
Khi bê tông đạt cường độ nhất định, các bó cáp này sẽ được kéo căng bằng thiết bị chuyên dụng và neo chặt vào hai đầu cấu kiện. Lực căng trong cốt thép tạo ra một lực nén trước lên toàn bộ tiết diện bê tông. Lực nén này sẽ triệt tiêu một phần hoặc toàn bộ ứng suất kéo do tải trọng ngoài gây ra, giúp tăng cường đáng kể khả năng chịu tải, giảm biến dạng (võng), ngăn ngừa nứt và cho phép thiết kế các cấu kiện móng mảnh hơn hoặc vượt được khẩu độ lớn hơn.
Kỹ thuật này thường thấy trong các công trình quy mô lớn, yêu cầu kỹ thuật cao như móng cầu vượt sông, móng nhà cao tầng xây trên nền đất yếu cần kiểm soát độ lún tuyệt đối, hoặc các công trình ngầm phức tạp. Đây là giải pháp tối ưu về khả năng chịu lực nhưng đòi hỏi công nghệ thi công phức tạp và chi phí đầu tư ban đầu lớn.

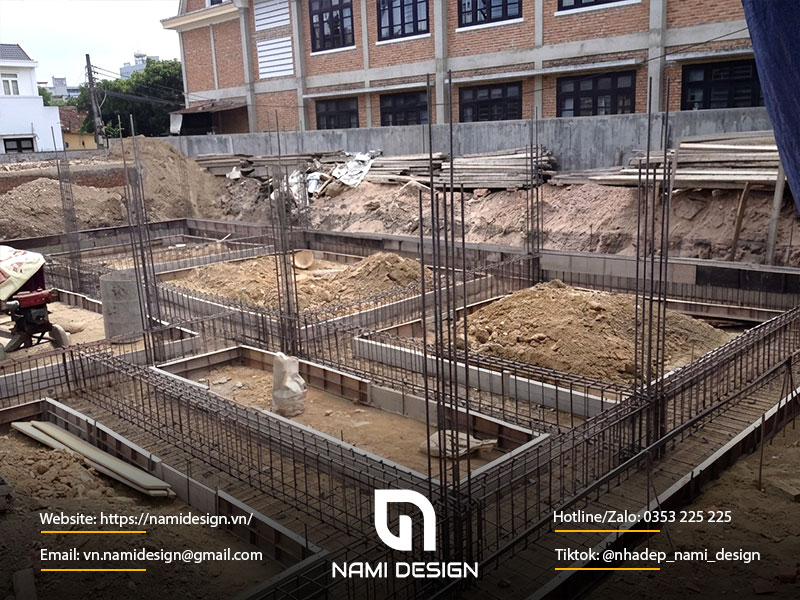

Quy trình thi công bố trí thép móng băng tối ưu và đảm bảo chất lượng
Việc thi công và bố trí cốt thép bên trong kết cấu móng băng là một giai đoạn mang tính quyết định, có ảnh hưởng sâu sắc và trực tiếp đến chất lượng tổng thể, khả năng chịu lực và sự bền vững theo thời gian của toàn bộ công trình xây dựng. Bất kỳ sai sót nào trong khâu này cũng có thể dẫn đến những hậu quả khó lường về sau.
Vì vậy, việc tuân thủ một quy trình thi công chặt chẽ, khoa học và hiệu quả là điều kiện tiên quyết. Dưới đây là các bước chi tiết cần thực hiện để đảm bảo công tác bố trí thép móng băng đạt yêu cầu cao nhất:
Bước 1: Chuẩn bị kỹ lưỡng cho công tác bố trí thép móng băng
Trước khi bắt đầu bất kỳ công việc nào, việc nắm vững bản thiết kế chi tiết và các yêu cầu kỹ thuật là điều bắt buộc. Điều này bao gồm việc hiểu rõ về kích thước, hình dạng, vị trí của móng băng, cũng như các tiêu chuẩn về vật liệu và kỹ thuật thi công.
Việc này giúp tránh những sai sót không đáng có trong quá trình thi công, đảm bảo công trình được xây dựng đúng theo thiết kế ban đầu.
- Chuẩn bị đầy đủ vật liệu, thiết bị và nhân lực
- Xác định chính xác vị trí và kích thước của móng băng

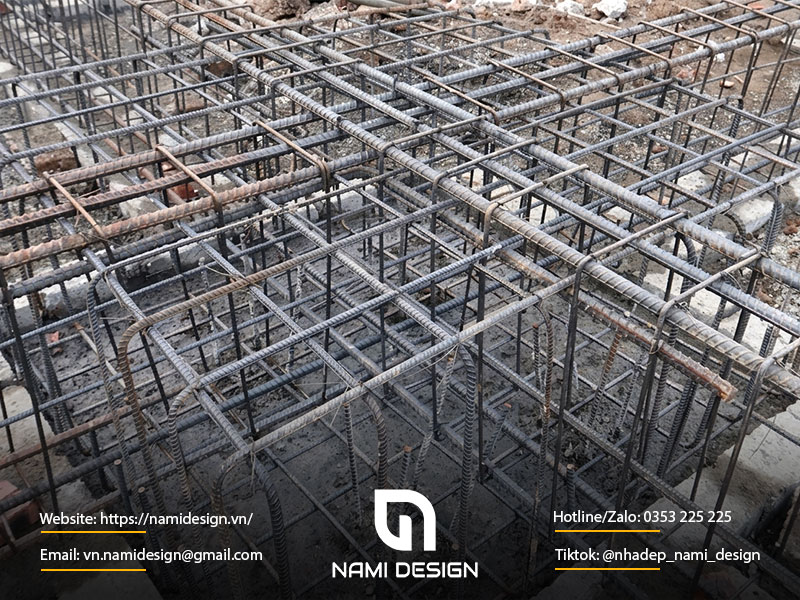

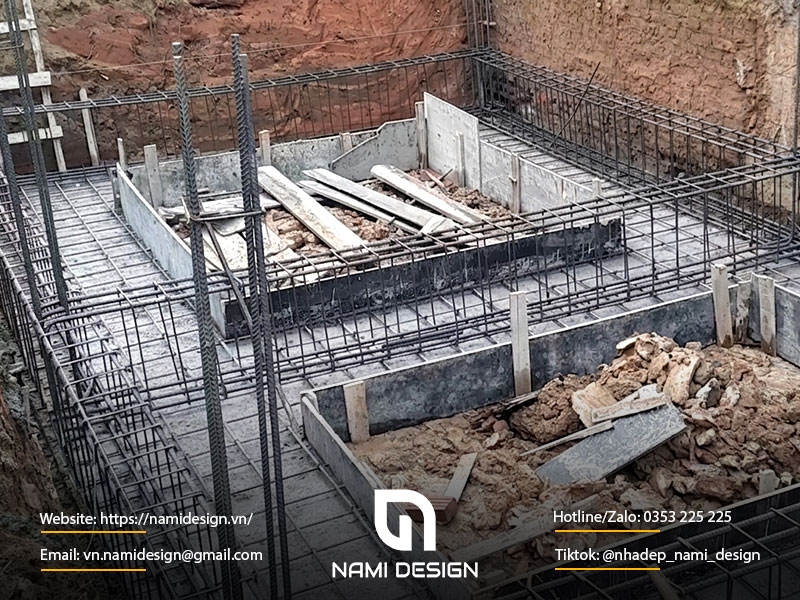

Bước 2: Bố trí khung thép móng băng theo đúng kỹ thuật
Tiến hành lắp đặt khung thép móng băng theo đúng vị trí đã được đánh dấu, đảm bảo kích thước và khoảng cách giữa các thanh thép tuân thủ theo bản thiết kế. Sử dụng các công cụ hỗ trợ để giữ cho khung thép được ổn định và đúng vị trí trong quá trình thi công.
Sử dụng kỹ thuật hàn chuyên nghiệp để nối các thanh thép lại với nhau, đảm bảo mối hàn chắc chắn và chịu lực tốt. Kiểm tra kỹ lưỡng các mối hàn để đảm bảo không có vết nứt hoặc khuyết tật nào.
Sau khi lắp đặt xong, tiến hành kiểm tra lại kích thước, vị trí và độ nghiêng của khung thép móng băng để đảm bảo chúng đáp ứng đúng yêu cầu kỹ thuật. Điều chỉnh nếu cần thiết để đảm bảo khung thép được lắp đặt chính xác.
Bước 3: Bọc bê tông cho móng băng
Sử dụng bê tông có chất lượng tốt, đảm bảo tỷ lệ pha trộn đúng theo yêu cầu kỹ thuật. Đổ bê tông theo từng lớp, đảm bảo bê tông được đổ đều và lấp đầy các khoảng trống trong khung thép. Sử dụng các công cụ rung bê tông để loại bỏ bọt khí và đảm bảo bê tông được nén chặt.
Kiểm tra kỹ lưỡng lớp bê tông sau khi đổ để đảm bảo không có vết nứt, rỗ hoặc các khuyết tật khác. Tiến hành sửa chữa ngay lập tức nếu phát hiện bất kỳ khuyết tật nào.
Sau khi đổ bê tông, tiến hành bảo dưỡng bê tông bằng cách giữ ẩm cho bề mặt bê tông trong một khoảng thời gian nhất định. Điều này giúp bê tông đạt được độ cứng và độ bền tối đa.
Bước 4: Kiểm tra và nghiệm thu công trình
Tiến hành kiểm tra toàn diện kết quả thi công, so sánh với bản thiết kế và các yêu cầu kỹ thuật. Đảm bảo rằng tất cả các công việc đã được thực hiện đúng theo quy trình và đạt chất lượng yêu cầu.
Thực hiện các bài kiểm tra, thí nghiệm cần thiết để đánh giá chất lượng của móng băng, bao gồm kiểm tra độ chịu lực, độ bền… Sau khi kiểm tra và đánh giá kết quả thi công đạt yêu cầu, tiến hành nghiệm thu và bàn giao công trình cho chủ đầu tư. Lưu trữ hồ sơ nghiệm thu đầy đủ và chi tiết.
Xem thêm: Kinh nghiệm thi công kết cấu thép cầu thang
Tiêu chuẩn và quy chuẩn kỹ thuật quốc gia về bố trí cốt thép móng băng
Tại Việt Nam, việc bố trí thép móng băng trong xây dựng công trình được kiểm soát và quy định nghiêm ngặt bởi một hệ thống các tiêu chuẩn và quy chuẩn kỹ thuật quốc gia. Những quy định này đảm bảo rằng các công trình xây dựng được thiết kế và thi công một cách an toàn, bền vững và hiệu quả.
Dưới đây là các tiêu chuẩn và quy chuẩn chính:
- TCVN 5574:2018 – Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế:
Tiêu chuẩn này đưa ra các yêu cầu chi tiết về việc tính toán và thiết kế các kết cấu bê tông và bê tông cốt thép, bao gồm cả các quy định cụ thể liên quan đến thiết kế móng. Điều này đảm bảo rằng móng băng được thiết kế để chịu được các tải trọng dự kiến mà không bị biến dạng quá mức hoặc hư hỏng.
- TCVN 11823:2017 – Thiết kế nền và móng:
Tiêu chuẩn này đặc biệt tập trung vào việc thiết kế nền và móng công trình, bao gồm cả móng băng. Nó cung cấp các hướng dẫn về việc đánh giá địa chất, tính toán sức chịu tải của đất nền, và thiết kế móng để đảm bảo sự ổn định của công trình.
- QCVN 02:2019/BXD – Quy chuẩn kỹ thuật quốc gia về Bê tông và Bê tông cốt thép:
Quy chuẩn này quy định các yêu cầu về vật liệu, công nghệ thi công và nghiệm thu bê tông cốt thép, trong đó có móng băng. Điều này đảm bảo rằng vật liệu được sử dụng có chất lượng đạt yêu cầu, và quá trình thi công được thực hiện đúng kỹ thuật.
- QCVN 06:2010/BXD – Quy chuẩn kỹ thuật quốc gia về xây dựng công trình – Quy định kỹ thuật xây dựng:
Quy chuẩn này đưa ra các yêu cầu tổng quát về thiết kế, thi công và nghiệm thu công trình xây dựng, bao gồm cả việc bố trí thép móng băng. Nó đảm bảo rằng toàn bộ quá trình xây dựng được thực hiện theo các tiêu chuẩn an toàn và kỹ thuật.
