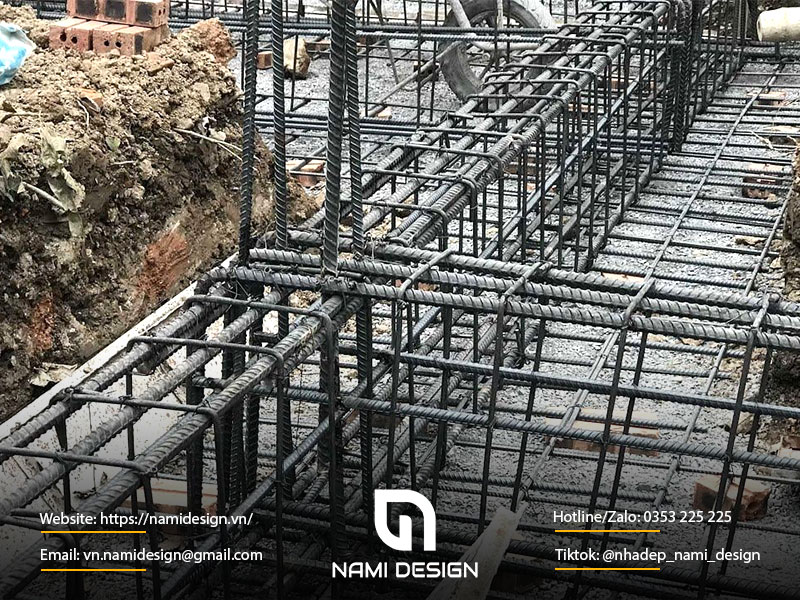

Trong kết cấu của bất kỳ công trình xây dựng nào, từ nhà ở dân dụng đến các dự án hạ tầng phức tạp, hệ thống dầm bê tông cốt thép đóng vai trò là khung xương chịu lực chính. Để hệ thống này hoạt động hiệu quả, đảm bảo an toàn và độ bền vững theo thời gian thì kỹ thuật bố trí thép dầm, giữ vai trò then chốt, mang tính quyết định.
Trong bài viết này, chúng tôi sẽ chia sẻ với bạn các phương pháp và kinh nghiệm bố trí thép dầm đúng cách, giúp đảm bảo công trình của bạn không chỉ an toàn mà còn bền vững theo thời gian.

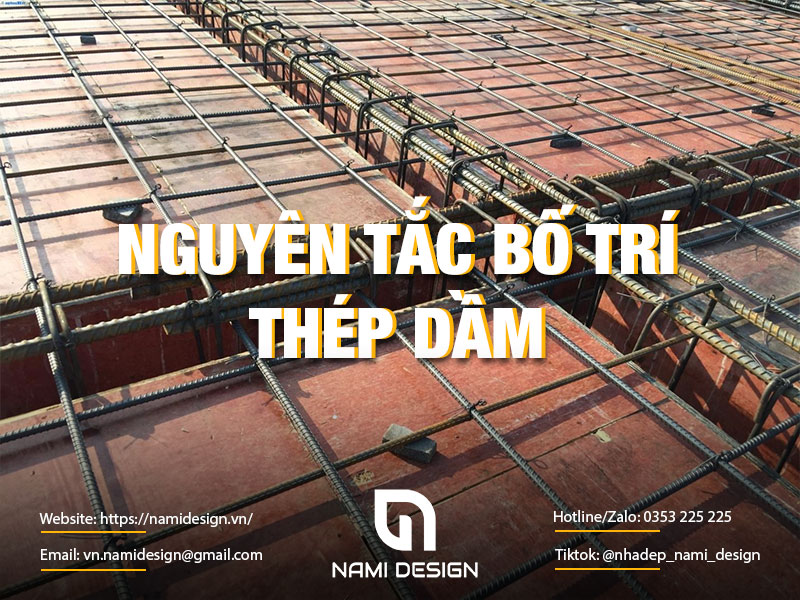

Nguyên tắc bố trí thép dầm trong xây dựng
Khi thiết kế và thi công kết cấu dầm trong xây dựng, việc bố trí thép đúng tiêu chuẩn là yếu tố cực kỳ quan trọng, bởi nó ảnh hưởng trực tiếp đến khả năng chịu lực, độ bền cũng như tính an toàn của toàn bộ công trình. Việc hiểu rõ các nguyên tắc bố trí thép dầm, cả theo phương ngang lẫn phương dọc, giúp người thi công không chỉ tuân thủ tiêu chuẩn kỹ thuật mà còn tối ưu chi phí và hiệu quả thi công.

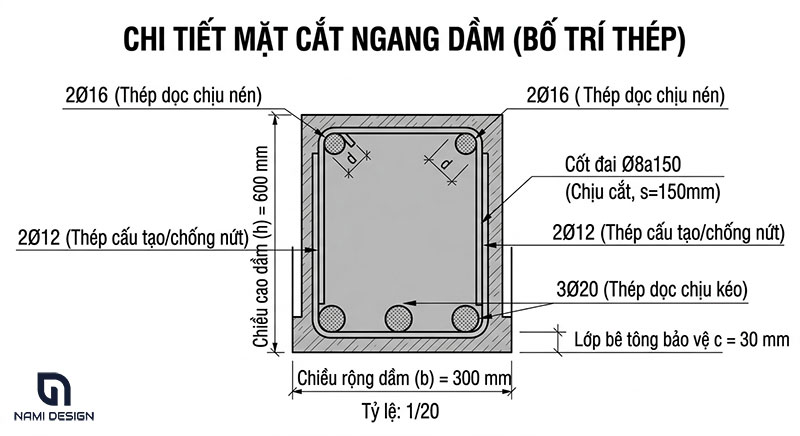

Bố trí thép dầm theo tiết diện ngang
Trong bố trí thép theo phương ngang của dầm, có một số nguyên tắc kỹ thuật cần lưu ý:
-
Trước tiên, thép uốn của dầm không được vượt quá 1/10 chiều rộng tiết diện của dầm. Điều này giúp đảm bảo khả năng chịu uốn và tránh tình trạng dầm bị quá tải tại những điểm yếu.
-
Đường kính cốt thép dọc được sử dụng phổ biến trong xây dựng hiện nay thường nằm trong khoảng từ 12mm đến 25mm. Tuy nhiên, trong một số thiết kế có tải trọng lớn, thép có đường kính đến 32mm có thể được sử dụng cho dầm chính.
-
Một tiêu chí rất quan trọng khác là không nên dùng quá ba loại đường kính cốt thép khác nhau trong cùng một hệ dầm. Điều này giúp dễ dàng kiểm soát chất lượng, thi công nhanh và tránh sai sót khi lắp đặt. Đồng thời, sự chênh lệch giữa các đường kính nên duy trì ở mức khoảng 2mm để đảm bảo phân bố lực đồng đều.
Khi xác định lớp bê tông bảo vệ cốt thép, cần xét đến mức độ chịu lực của cốt thép chịu lực chính (cấp 1) và cốt thép đai (cấp 2). Lớp bảo vệ này không chỉ giúp thép tránh tiếp xúc trực tiếp với môi trường gây ăn mòn, mà còn giữ ổn định kết cấu dầm theo thời gian.
Trong trường hợp thi công dầm móng, có những khoảng cách cụ thể cần tuân thủ: thép ở lớp dưới cách mép bê tông ít nhất 25mm, còn lớp trên nên cách 30mm. Nếu phải lắp đặt nhiều lớp thép dầm, nên bố trí chúng theo cặp và luôn đặt ở hàng trên, tuyệt đối tránh bố trí thép ở những khe hở ở hàng dưới, vì điều đó sẽ ảnh hưởng đến sự liên kết và chịu lực của dầm.

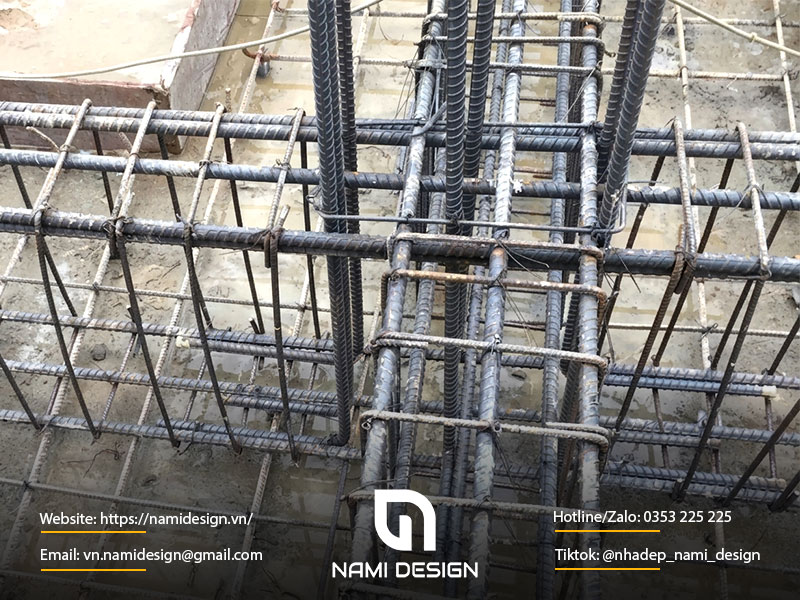

Tại những điểm giao nhau giữa các dầm, nên bố trí cốt thép tạo thành góc vuông, giúp truyền lực hiệu quả giữa dầm sàn và dầm chính. Một mẹo nhỏ nhưng hữu ích là nên đặt dầm chính hoặc khung dưới chân cột của dầm sàn. Việc này giúp thao tác đặt thép trở nên dễ dàng hơn, tránh tình trạng thép bị vướng hoặc lắp sai vị trí.

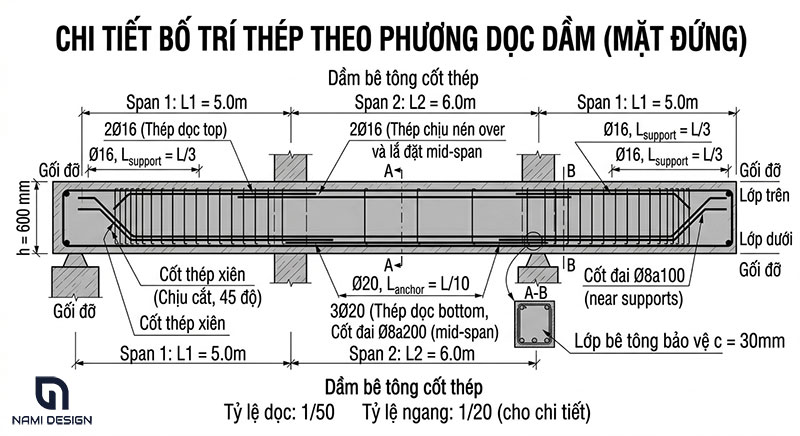

Tiêu chuẩn bố trí thép dầm theo phương dọc
Về bố trí thép dầm dọc – phần này liên quan trực tiếp đến khả năng chịu lực uốn và cắt của dầm. Đặc biệt, tại các vùng chịu momen – nơi chịu tác động lực lớn – thép cần được bố trí một cách hợp lý để đảm bảo khả năng chịu tải:
-
Ở vùng momen âm (thường nằm ở trên đầu dầm, gần điểm gối), cần bố trí cốt thép chịu lực phía trên. Ngược lại, tại vùng momen dương (khu vực giữa nhịp dầm), thép nên đặt phía dưới.
-
Trong nhiều trường hợp, để tiết kiệm vật tư và tạo độ chắc chắn cho hệ kết cấu, kỹ sư sẽ tính toán và thực hiện cắt bỏ hoặc uốn cong một vài thanh sắt. Việc này giúp giảm tiết diện ngang của dầm tại những vị trí không cần thiết và góp phần tối ưu hóa chi phí xây dựng.
-
Tùy theo yêu cầu của thiết kế, cốt thép có thể được bố trí độc lập hoặc phối hợp giữa lớp trên và lớp dưới. Sự phối hợp này không chỉ giúp phân bổ lực đều hơn mà còn làm cho việc thi công trở nên linh hoạt, dễ kiểm soát và hạn chế sai sót trong quá trình lắp đặt.
Tìm hiểu thêm: Nguyên tắc bố trí thép móng băng đạt chuẩn
Cách bố trí cốt thép dầm bê tông cốt thép với các nhịp khác nhau
Mỗi nhịp dầm với chiều dài khác nhau sẽ đòi hỏi cách bố trí cốt thép khác nhau để đảm bảo khả năng chịu lực cũng như tối ưu chi phí và tiến độ thi công. Dưới đây là phân tích chi tiết cách bố trí thép cho các nhịp dầm phổ biến hiện nay gồm 5m, 7m và 9m.

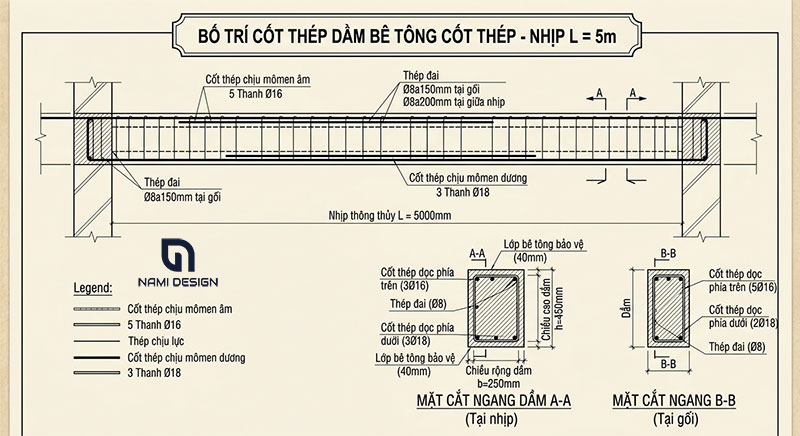

Bố trí thép dầm nhịp 5m
Dầm nhịp 5m là một trong những cấu trúc thường gặp nhất trong các công trình nhà ở gia đình. Với kích thước phổ biến của dầm là 200×200 mm hoặc 200×350 mm, cách bố trí thép cần được thực hiện chính xác để đảm bảo an toàn lâu dài.
Theo kinh nghiệm thi công và các tiêu chuẩn kỹ thuật, việc bố trí cho nhịp 5m thường được chia thành hai lớp thép:
-
Lớp thép thứ nhất (lớp dưới – chịu momen dương): đặt 3 thanh thép phi 16 (F16). Đây là lớp chịu lực chính tại phần giữa nhịp dầm – nơi xuất hiện lực kéo mạnh nhất khi dầm bị uốn cong.
-
Lớp thép thứ hai (lớp trên – chịu momen âm tại gối dầm): bố trí 1 thanh F16 ở vị trí thanh số 2 và số 3 – tức là tại các điểm gần gối, giúp tăng cường khả năng chịu lực tại khu vực tiếp giáp cột hoặc tường chịu lực.
Việc sắp xếp như vậy vừa đảm bảo hiệu quả về khả năng chịu lực, vừa tiết kiệm nguyên vật liệu mà vẫn đạt chuẩn kết cấu. Dầm 5m không quá dài, tuy nhiên nếu bố trí sai thép thì vẫn có thể dẫn đến hiện tượng võng dầm, nứt dầm, gây nguy hiểm về lâu dài. Đây là lý do tại sao việc nắm chắc nguyên tắc và không làm ẩu trong khâu đặt thép là cực kỳ quan trọng.

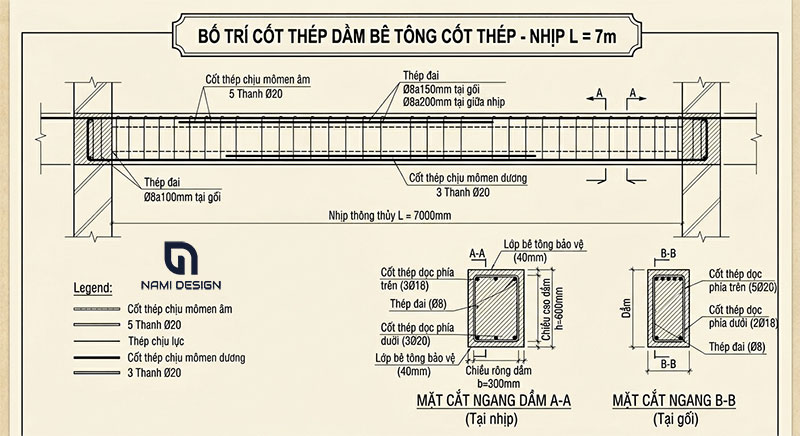

Cách bố trí thép dầm nhịp 7m
Khi chiều dài nhịp dầm tăng lên 7m, độ võng và momen uốn ở giữa dầm cũng tăng đáng kể. Mặc dù cách bố trí có thể tương tự như dầm 5m, nhưng về bản chất, kết cấu thép cần được tính toán kỹ hơn để đảm bảo an toàn.
Đối với nhịp 7m, nếu không phải là người có chuyên môn sâu về kết cấu thép, bạn nên:
-
Tham khảo ý kiến kỹ sư kết cấu, hoặc những người có kinh nghiệm thực tế trong thi công dầm dài.
-
Tính toán lại tiết diện dầm và gia cường số lượng thanh thép cũng như tăng đường kính nếu cần thiết.
-
Bổ sung thép chịu lực ở lớp trên và dưới, tránh trường hợp bố trí giống dầm 5m mà không có hiệu chỉnh.
Ở nhịp này, thép không chỉ chịu lực ở giữa nhịp mà tại các đầu dầm cũng cần gia cố cẩn thận để tránh tình trạng gãy, lún hay rung khi sử dụng. Đây là mức chiều dài nhạy cảm, dễ xảy ra các hiện tượng võng và nứt nếu thiết kế sơ sài.

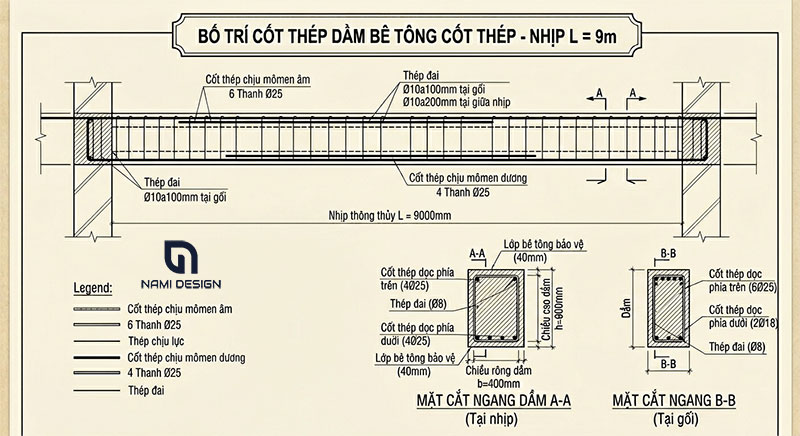

Bố trí thép dầm nhịp 9m
Dầm dài 9m thường được sử dụng trong các công trình có không gian rộng, điển hình như nhà xưởng, nhà ở không gian mở hoặc sàn lớn. Chiều cao sàn thích hợp đi kèm thường là từ 20 đến 22cm – đây là độ dày tối thiểu để dầm có thể chịu tải một cách hiệu quả với nhịp dài như vậy.
Một điều khá bất ngờ là cách bố trí thép cho dầm 9m có xu hướng tiết kiệm hơn, do:
-
Hàm lượng thép không quá cao, nếu tiết diện dầm được thiết kế phù hợp và tận dụng khả năng chịu lực của bê tông tối đa.
-
Tuy nhiên, để đạt hiệu quả này, cần tối ưu kích thước tiết diện dầm và phân bố thép chính xác theo vùng momen. Bắt buộc phải có sự tính toán kỹ lưỡng từ kỹ sư kết cấu.
-
Thép chủ ở dầm 9m thường được bố trí với đường kính lớn hơn (F20 hoặc F25), kết hợp với thép phân bố và thép đai hợp lý để tránh mất ổn định khi chịu tải trọng lớn.
Cách bố trí này hiện đang khá phổ biến không chỉ vì tính kinh tế mà còn vì khả năng mở rộng không gian sử dụng mà nó mang lại. Tuy nhiên, điều kiện thi công, máy móc hỗ trợ và kỹ năng lắp đặt cũng cần được nâng cao tương ứng để đảm bảo độ chính xác khi thi công dầm dài.

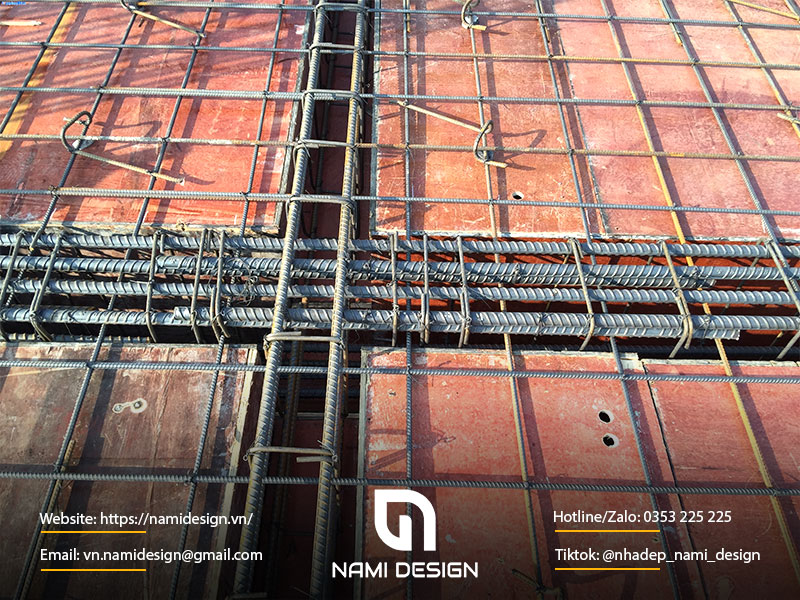

Một số lưu ý khi bố trí thép dầm cần biết
Để đảm bảo hệ thống cốt thép dầm đạt tiêu chuẩn, có khả năng chịu lực kéo và nén cao, các đơn vị thi công và chủ đầu tư cần nắm vững những kinh nghiệm quan trọng. Dưới đây là một số tiêu chí cần lưu ý khi thi công bố trí thép dầm:
- Chuẩn bị bản vẽ kỹ thuật chi tiết:
Bản vẽ cần thể hiện đầy đủ các số liệu, hình dáng và loại cốt thép. Bản vẽ cần mô tả chi tiết mặt cắt chính và mặt cắt ngang của cốt thép, bao gồm vị trí và kích thước của từng thanh thép.
- Lựa chọn phương án bố trí thép đai dầm thích hợp:
Thép đai đóng vai trò quan trọng trong việc tăng cường khả năng chịu lực cắt của dầm. Cần lựa chọn phương án bố trí thép đai phù hợp với tải trọng và yêu cầu kỹ thuật của công trình. Đặc biệt cần chú ý đến vị trí đặt thép đai tại các đầu mút của dầm và tại các vị trí chịu lực cắt lớn.
- Chuẩn bị đầy đủ vật liệu xây dựng có nguồn gốc rõ ràng:
Sử dụng vật liệu xây dựng chất lượng cao, có nguồn gốc xuất xứ rõ ràng, giúp tăng cường độ bền và tuổi thọ của công trình. Nên ưu tiên lựa chọn các nhà cung cấp vật liệu uy tín để đảm bảo chất lượng.
- Giám sát và quản lý quá trình thực hiện:
Chủ đầu tư cần dành thời gian giám sát và quản lý chặt chẽ quá trình thi công, đảm bảo tiến độ và chất lượng công việc. Việc kiểm tra thường xuyên giúp phát hiện và khắc phục kịp thời các sai sót. Cần đặc biệt quan tâm đến các công đoạn quan trọng như lắp đặt cốt thép, đổ bê tông và bảo dưỡng bê tông.
Qua bài viết này, Nami Design đã cùng bạn tìm hiểu về các tiêu chuẩn, phương pháp và kinh nghiệm bố trí thép dầm, nhằm đảm bảo an toàn và chất lượng cho công trình xây dựng. Hy vọng rằng những thông tin và kinh nghiệm được chia sẻ trong bài viết sẽ giúp bạn có thể bố trí thép dầm một cách hiệu quả và an toàn cho công trình xây dựng của mình.
